機器視覺方案之O型密封圈檢測方案：

一：檢測內容及要求

檢測工件面積：

  內直徑10mm*厚度2mm的樣件的尺寸、外觀檢測

檢測內容：

   1:底部外觀

   2:側面高度

   3:頂部外觀

   4:最大直徑、最小直徑、毛刺

 注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量180-250件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 4套,分別底部正光、側面背光、頂部正光、頂部背光。

5:工業鏡頭: 2個FA工業鏡頭、2個遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

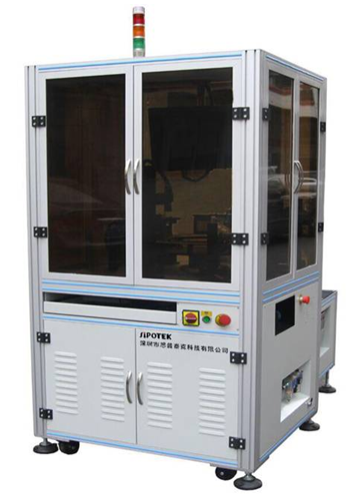

二.1： 設備外觀3D立體圖

三：1 底部檢測方式

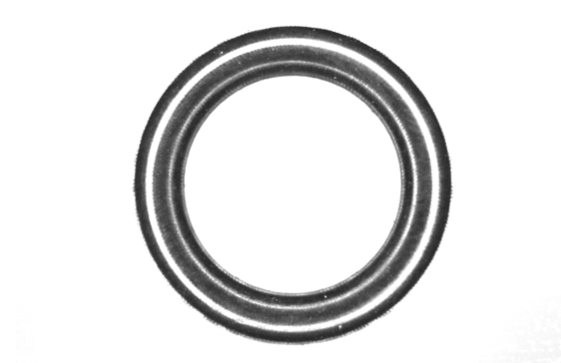

底部檢測效果原圖:

三：1 底部檢測方式

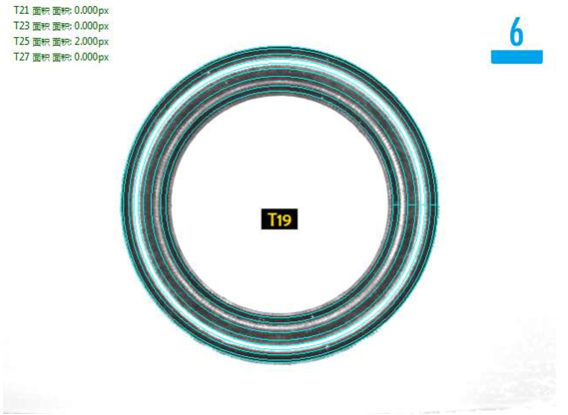

底部檢測良品分析圖: OK

三：1 底部檢測方式

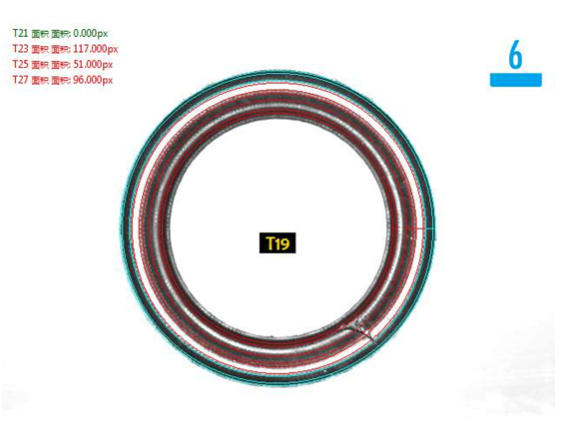

底部檢測斷裂不良分析圖:NG

三：1 底部檢測方式

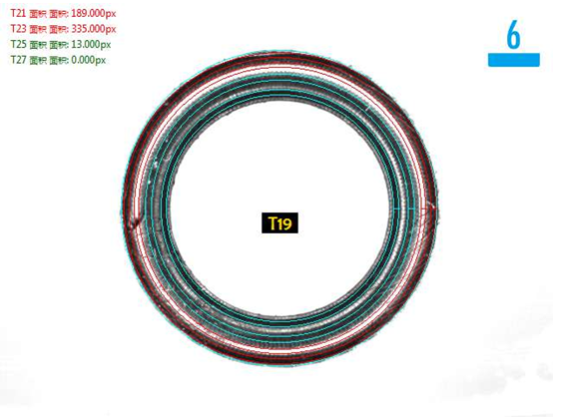

底部檢測缺料不良分析圖:NG

三：2 側面檢測方式

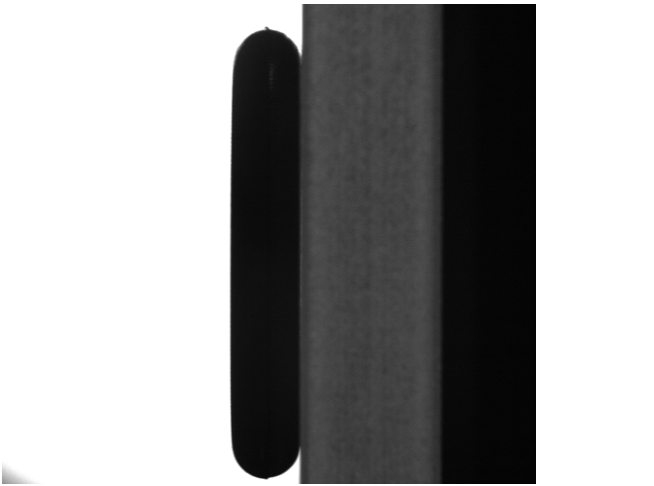

側面檢測效果原圖:

三：2 側面檢測方式

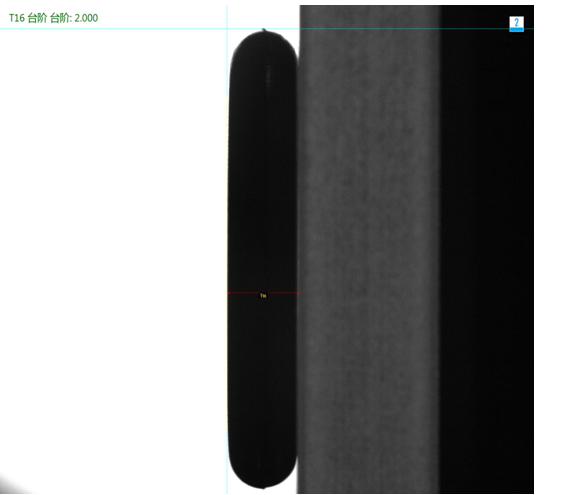

側面檢測良品效果分析圖:  OK

三：3 頂部檢測方式

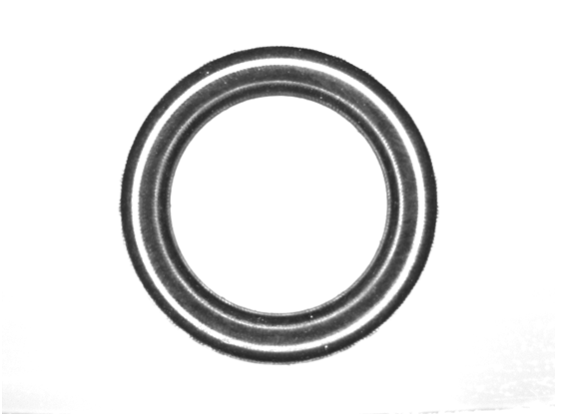

頂部檢測效果原圖:

三：3 頂部檢測方式

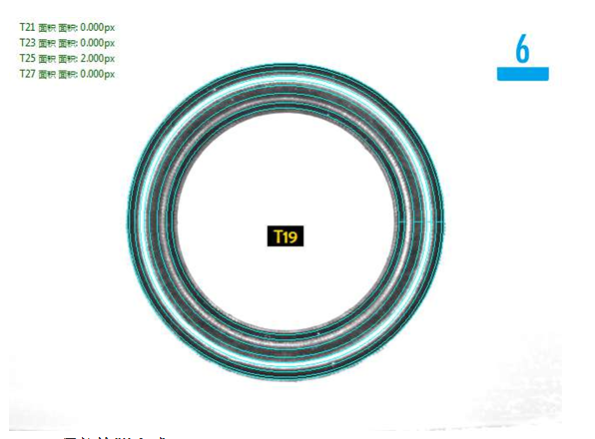

頂部檢測良品分析圖: OK

三：3 頂部檢測方式

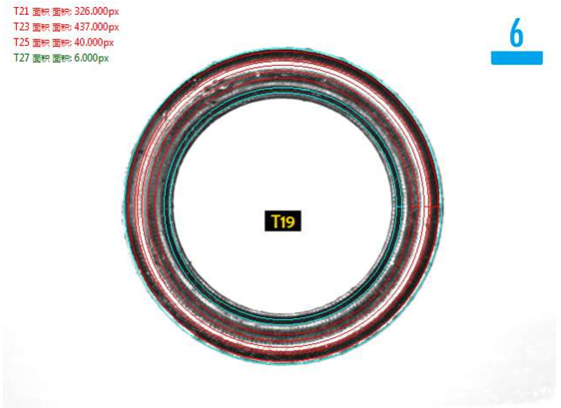

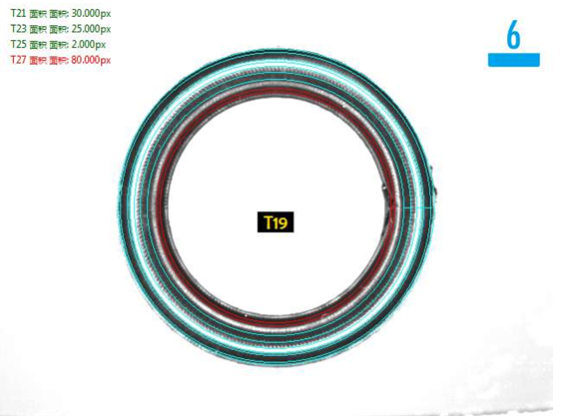

頂部檢測缺料不良分析圖:NG

三：3 頂部檢測方式

頂部檢測斷裂不良分析圖:NG

三：4 頂部背光檢測方式

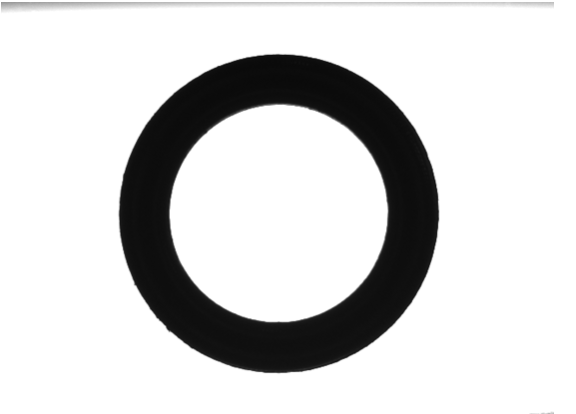

頂部背光檢測效果原圖:

三：4 頂部背光檢測方式

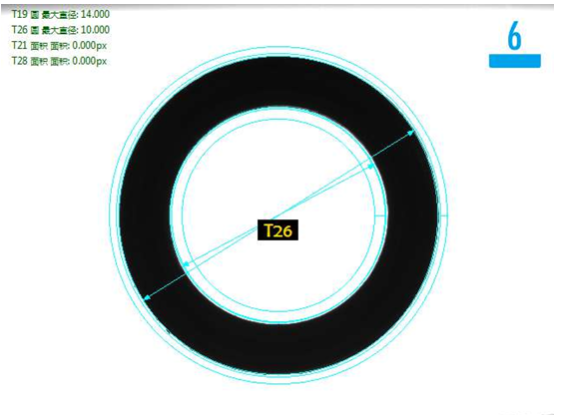

頂部背光檢測良品分析圖: OK

三：4 頂部背光檢測方式

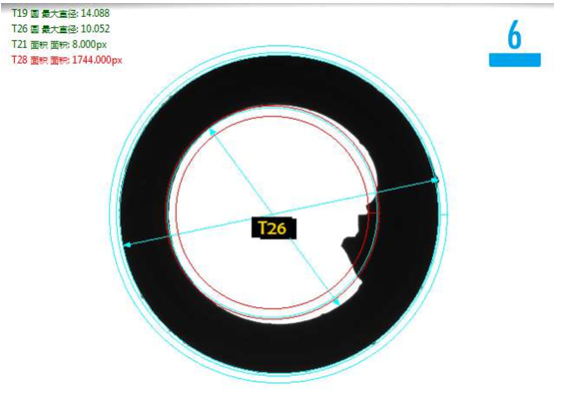

頂部檢測毛邊不良分析圖:NG

三：4 頂部背光檢測方式

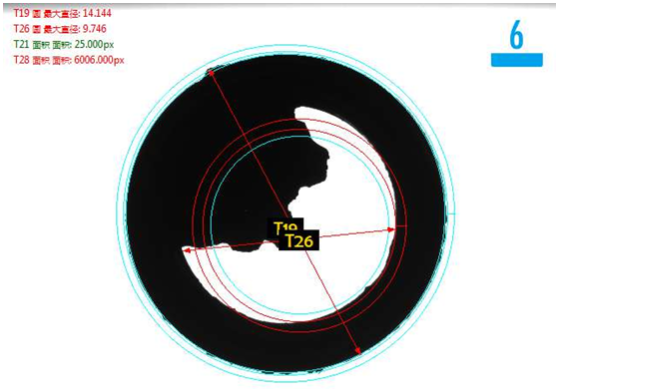

頂部檢測毛邊不良分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA
