工業ccd機器視覺檢測設備自動化檢測加工件外觀方案！

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 237 次
注明：工業ccd機器視覺檢測設備檢測加工件項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 漏攻牙 正光檢測 可檢
2 壓印不良 正光檢測 可檢
3 磕傷不良 正光檢測 可檢

注明：工業ccd機器視覺檢測設備檢測加工件項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于120件(取決于產品送料速度)。

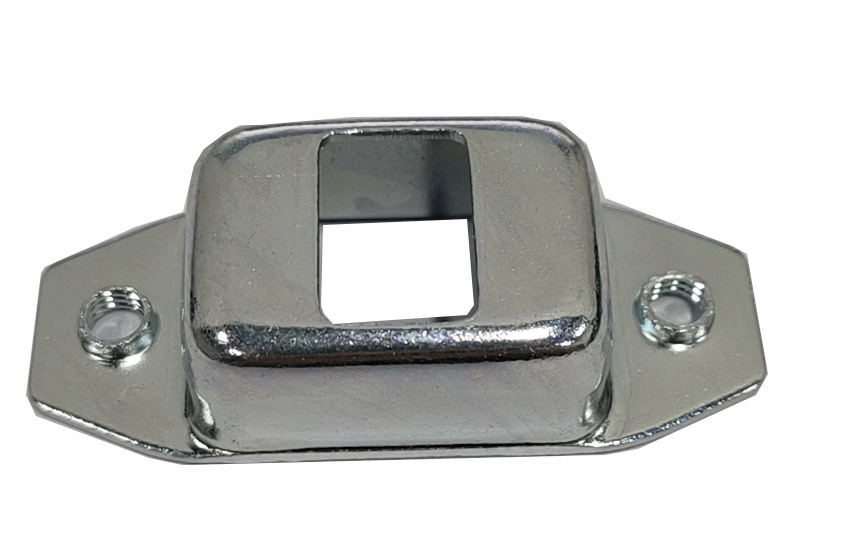

樣品圖

工業ccd機器視覺檢測設備
二、設備組成及主要機構

設備型號：SP-T200
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 SONY工業相機 3套
5 相機調節模組 SIPOTEK定制 3套
6 工業鏡頭 FA高清光學工業鏡頭 3套
7 光源 定制光學自適應光源 3套
8 檢測平臺 SIPOTEK定制框架 1套

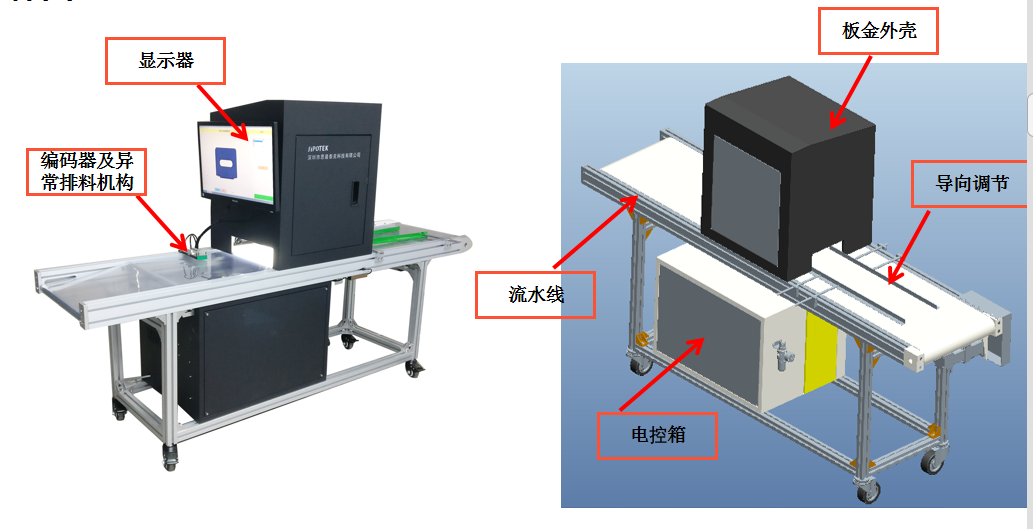

設備外觀3D立體圖
工業ccd機器視覺檢測設備

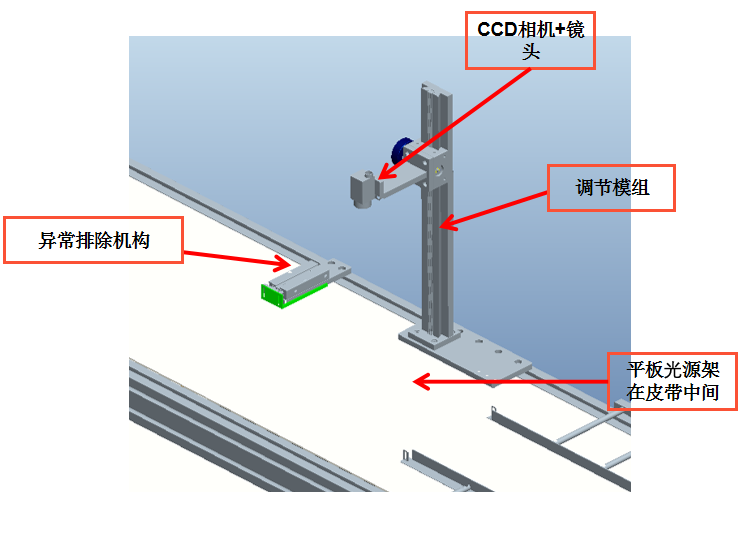

設備外觀－3D立體圖-局部圖

工業ccd機器視覺檢測設備

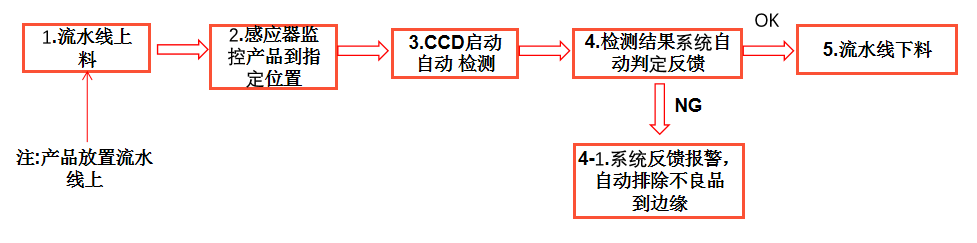

設備檢測流程

工業ccd機器視覺檢測設備
三、樣件測試圖片

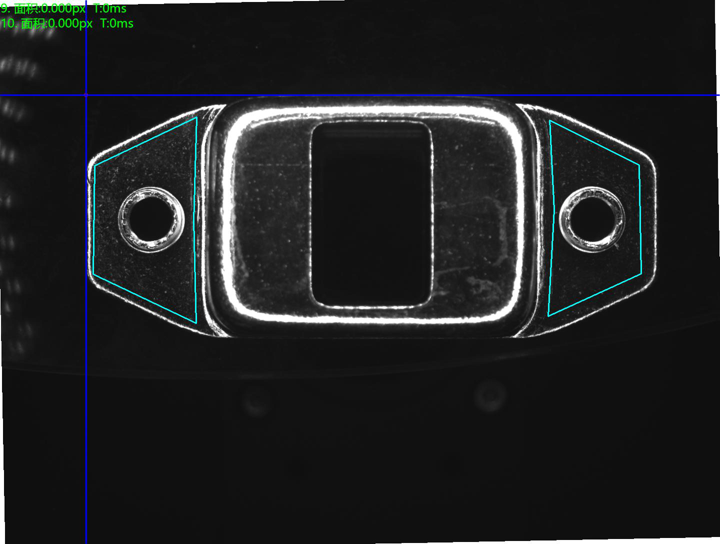

頂部正光檢測良品分析圖：OK

工業ccd機器視覺檢測設備

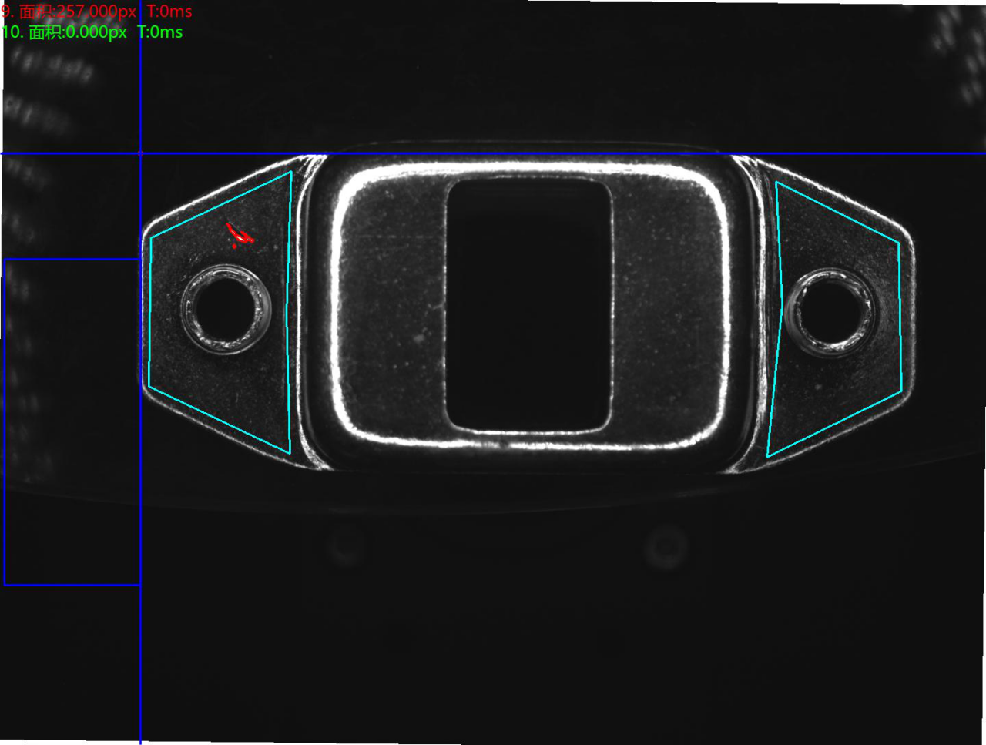

頂部正光檢測不良品分析圖：NG        不良特征：壓印不良

工業ccd機器視覺檢測設備

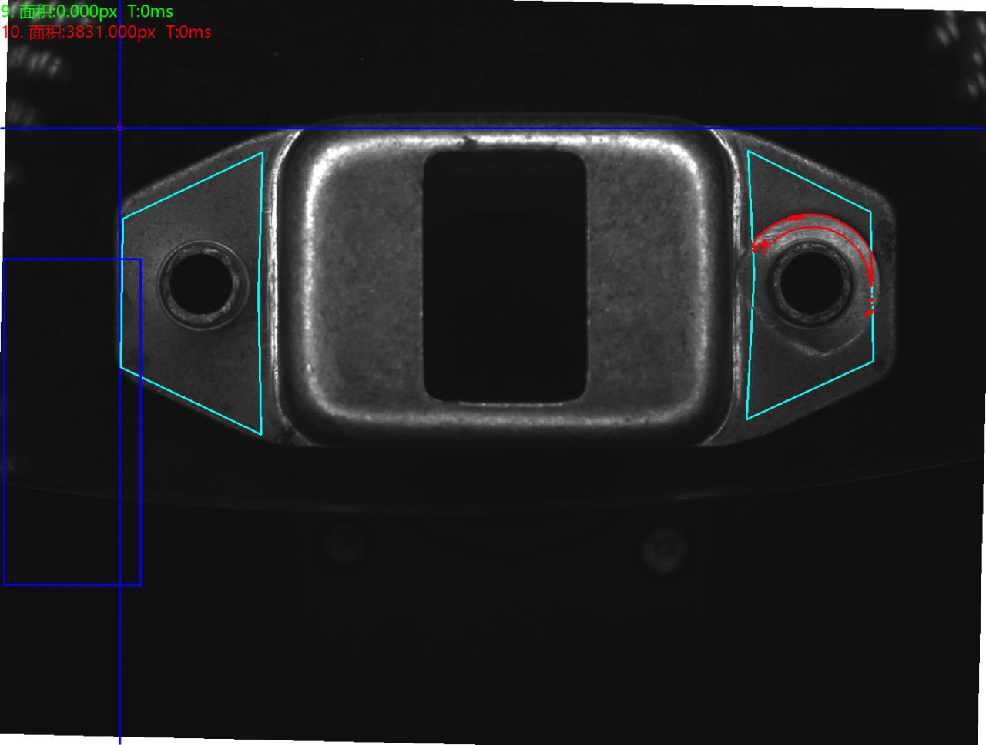

頂部正光檢測不良品分析圖：NG        不良特征：磕傷不良

工業ccd機器視覺檢測設備

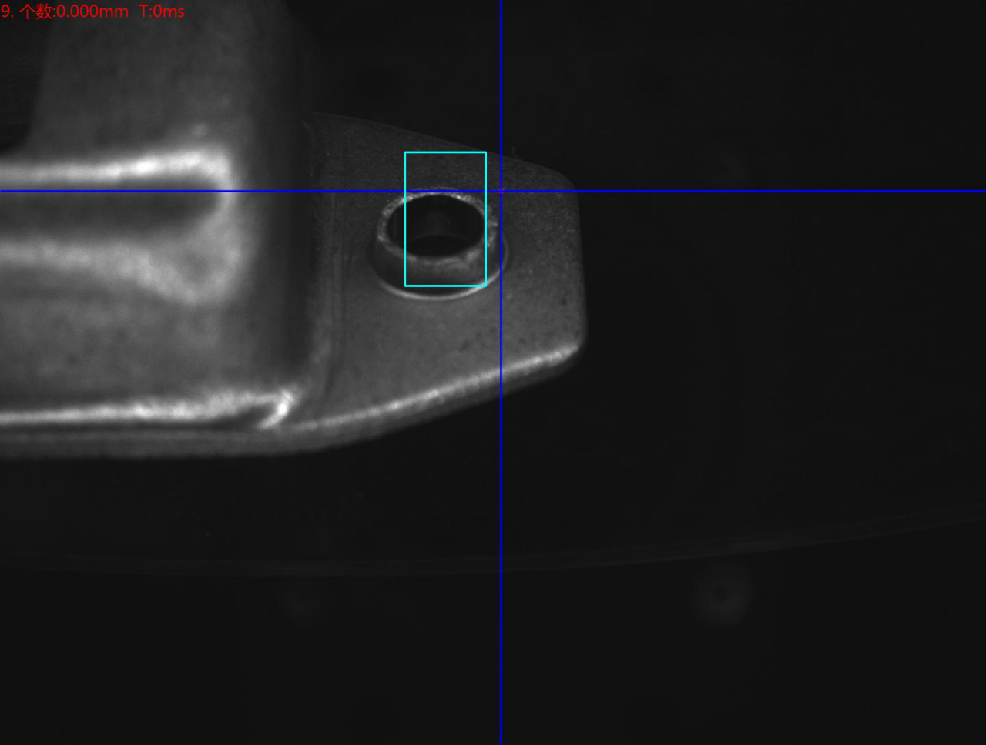

頂部斜面正光檢測不良品分析圖：NG        不良特征：漏攻牙

工業ccd機器視覺檢測設備

四、系統安裝要求

設備放置的檢測空間:  在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
