機器視覺字符缺陷檢測系統檢測包裝軟裝方案！

作者 : 安徽思普泰克發布時間 : 2020-06-29 瀏覽 : 139 次

注明：安徽思普泰克生產的機器視覺字符缺陷檢測系統檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量不低于130件(取決于產品送料速度)。

自從1840年法國人用錫制成第一包裝繪畫顏料的軟管以來，第一次大戰中出現包錫鉛管，1948出現鋁管。過去傳統的軟管包裝用的軟質金屬，如：錫、鉛、鋁等，金屬有不耐腐蝕、質量重的缺點。近來已逐漸為塑料軟管所取代。1950年瑞士發明了用LDPE做的塑料軟管，由于單一塑料做成的軟管，抗?jié)B透能力較弱，不適宜于要求氣密性很好的內容物的包裝。

20世紀60年代中世界上出現了由多種材料復合而成的復合軟管，復合軟管中綜合了金屬和塑料的兩方面的優點，具有良好的阻隔性、耐腐蝕性、耐破裂性，而且成本低、外形美觀，因此很受歡迎。我國自1972年開始研制塑料復合軟管，近30年來，發展很快，引進了不少條塑料復合軟管生產線。美國每人消費塑料復合軟管10支，歐洲每人消費12支。1983年國內有十一家牙膏廠、化妝品廠使用塑料復合軟管包裝。我國年生產量達15億支復合軟管。

包裝軟管上的字符是識別產品的重要標志，字符檢測成為一道非常重要的工序，面對年產15億光靠人視覺檢測變得不現實，安徽思普泰克利用機器視覺技術及圖像處理技術，研發出機器視覺字符缺陷檢測系統代替人工檢測軟管外觀字符，以下為檢測案例。

一、檢測內容及要求

檢測內容：

產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢

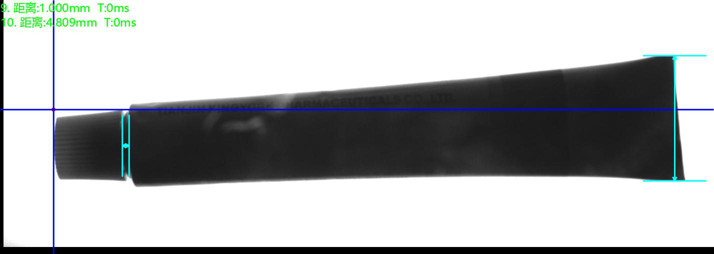

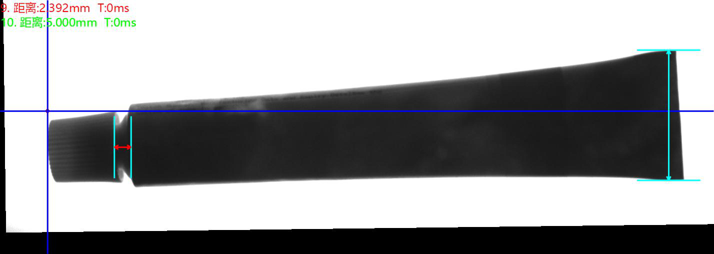

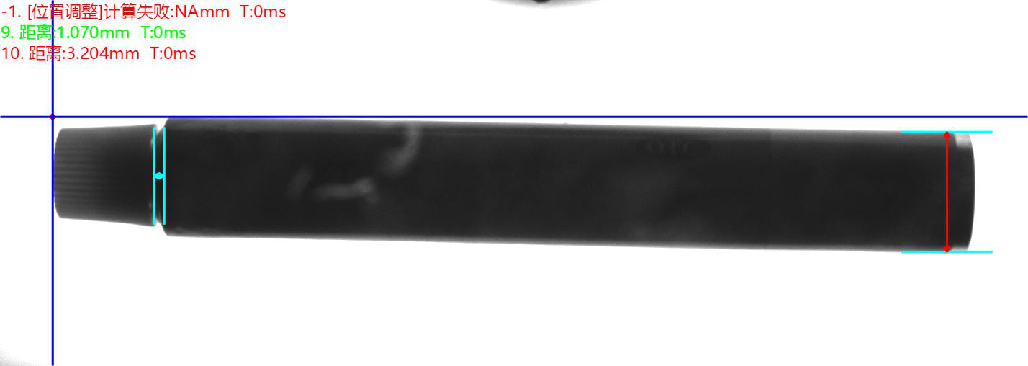

1	旋蓋有沒有擰緊	背光檢測	可檢
2	有無尾膠	背光檢測	可檢

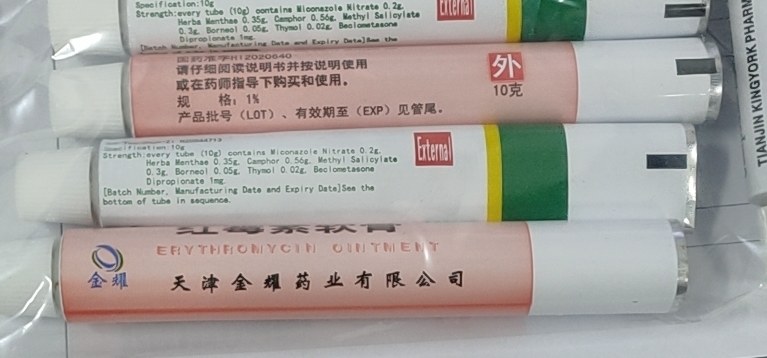

樣品圖：

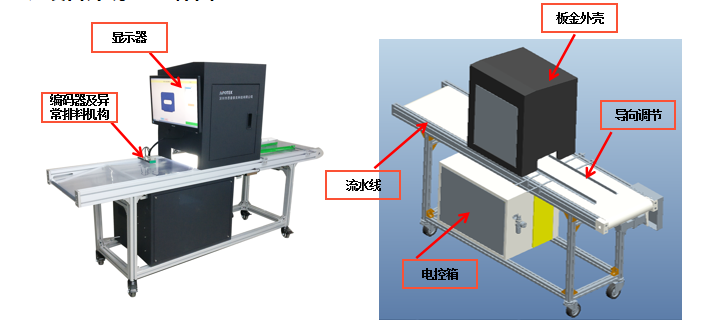

二、設備組成及主要機構

設備型號：SP-T200

組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	SIPOTEK	1套
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS 19”液晶顯示器	1臺
4	工業相機	SONY工業相機	1套
5	相機調節模組	SIPOTEK定制	1套
6	工業鏡頭	FA高清光學工業鏡頭	1套
7	光源	定制光學自適應光源	1套
8	檢測平臺	SIPOTEK定制框架	1套
